更換刀墊介紹

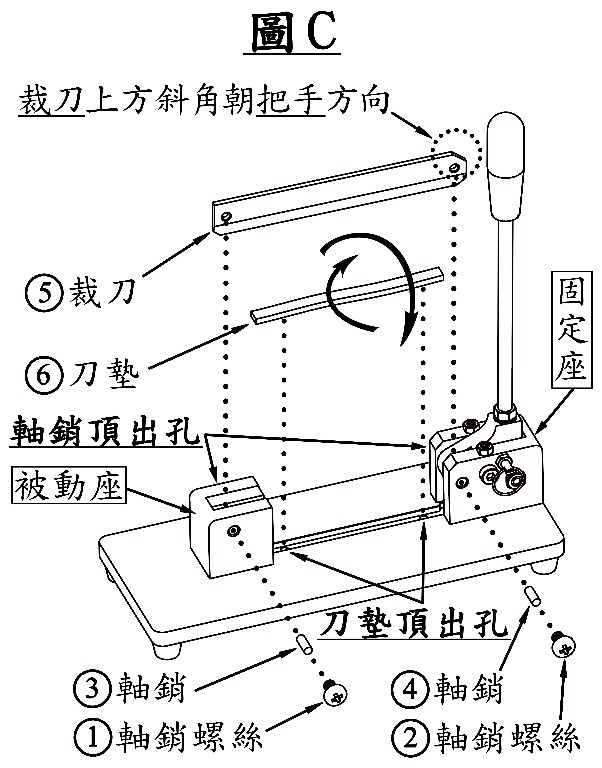

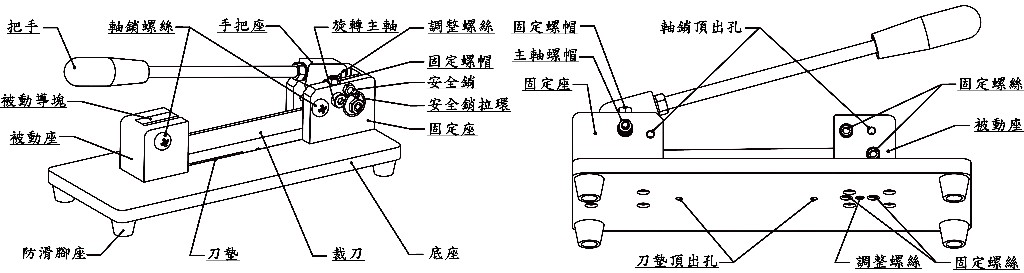

一段時間裁切使用之後,刀墊損耗產生凹陷使最下方的紙張無法裁切完全時,則須更換刀墊位置,一支刀墊可變換位置四次(一面旋轉180度可使用兩個位置,共有兩面)。步驟如下並參考圖C:

*若是裁紙機的機型為TS-125B(第二代),卸下裁刀前請先將裁刀兩側的擋片取下,更換裁刀或刀墊後必須再將擋片裝上*

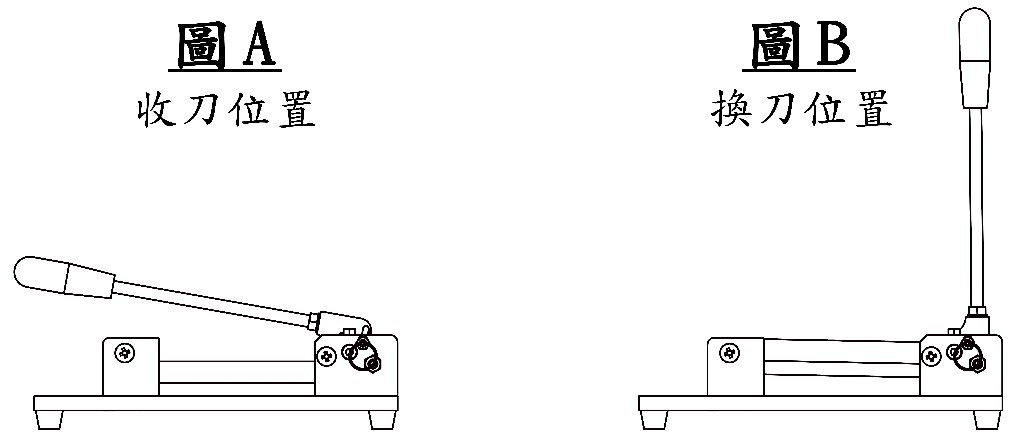

1. 卸下裁刀(同更換裁刀步驟): 將把手向上提至朝上90度的位置(如圖B的換刀位置),將把手上鎖,使用十字螺絲起子(自備)將1、2軸銷螺絲卸下,手扶著裁刀上方然後使用所附的內六角扳手先從被動座上之軸銷頂出孔3軸銷頂出,再將固定座上之軸銷頂出孔將另一4軸銷頂出,取下5裁刀(若覺得頂出不順時,可稍微移動把手使孔位移至正確位置以便順利頂出)。



2. 取出刀墊: 將裁刀卸下後,將裁紙機向左或右翻倒置於桌面上,使用內六角扳手或桿狀物從底座下方之刀墊頂出孔6刀墊頂出取下。注意:取出刀墊前務必將裁刀卸下,以免受傷



3. 裝上刀墊: 將裁紙機翻正並將6刀墊旋轉至新的位置,一端置入底座凹槽一端,因為刀墊為波浪狀必須漸次將6刀墊壓入凹槽中,直至完全裝入凹槽即可。



4. 裝上裁刀(同更換裁刀步驟): 將5裁刀刀刃向下,裁刀上方有斜角處朝把手方向裝入裁刀窩,將4軸銷固定座上的軸銷螺絲孔插入並穿過裁刀手把座(可用內六角扳手協助推入),再將另一3軸銷被動座上的軸銷螺絲孔插入並穿過裁刀被動導塊(可用內六角扳手協助推入),將安全銷解鎖後移動把手檢查是否將軸銷確實裝入。若把手無法作動則將內六角扳手再次頂入軸銷螺絲孔,並稍微移動把手使孔位移至正確位置以便順利將軸銷裝入,最後再使用十字螺絲起子(自備)將1、2軸銷螺絲鎖上,以防3、4軸銷脫出。

注意:如果未裝入裁刀於裁刀窩中,此時將軸銷3直接穿入軸銷螺絲孔進入被動導塊,將導致軸銷3無法取出。




TS-125(B)示範更換刀墊位置 (2分56秒)
